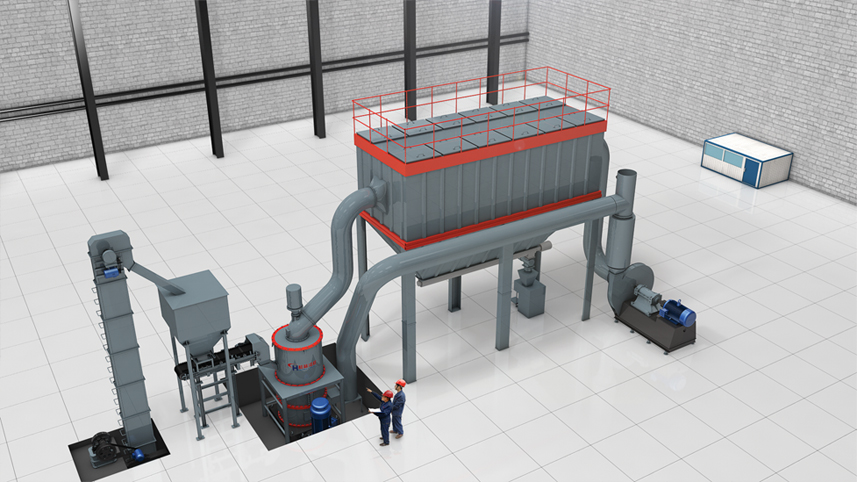

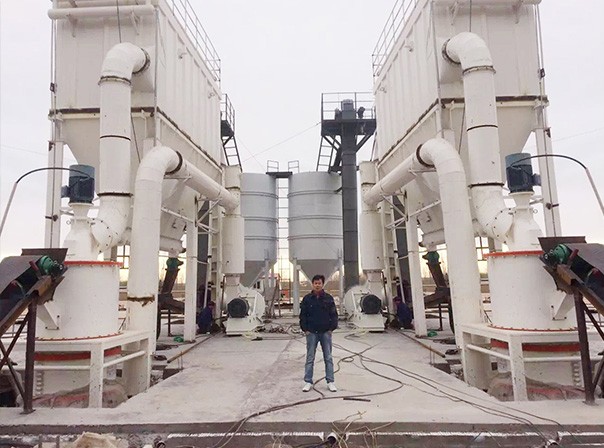

HCH高細環輥磨粉機成套系統主要由主機、給料機、分級機、鼓風機、管道裝置、儲料斗、電控系統、收集系統等組成。

HCH超細環輥磨粉機制粉系統工藝流程

物料經顎式破碎機破碎成小于10mm的物料，經斗式提升機提升到儲料斗，再由給料機定量送入主機腔進行研磨，主機腔內安裝在轉盤上的磨輥繞中心軸旋轉，磨輥與磨輥銷之間存在很大的活動間隙，在離心力的作用下磨輥水平向外擺動，從而使磨輥壓緊磨環，磨輥同時繞磨輥銷自轉。物料通過磨輥與磨環之間的間隙，因磨輥的滾碾而達到粉碎和研磨作用，磨輥分為4層布置（其中HCH780是3層布置），物料通過第一層磨輥與磨環間為一次粉碎，接著通過第二、三、四層為二次、三次、四次粉碎，因此，物料得到充分的粉碎研磨，得到的產品細度細。磨碎的粉末由于重力作用落到底盤上，并在鼓風機的氣流作用下被吹到主機上方的分級機進行分篩，細度過粗者仍落入主機內重磨，細度合乎規格者隨風流入脈沖除塵器，收集后經卸料閥排出即為成品，凈化后的氣流經脈沖除塵器上方余風管流入鼓風機，風路是循環的，除鼓風機至研磨室為正壓外，其余管路內氣流均在負壓下流動，室內衛生條件較好。由于物料所含水分在研磨時受熱蒸發為氣體，管路中各法蘭接合處、進料口等處泄入的氣體導致循環風路中的風量增加，這些增加的風量經鼓風機和主機之間的風箱接口排入大氣。
